הנחיות תפעול אודיטוריום 702

המסמך הבא מסביר כיצד לתפעל את עמדת המרצה.

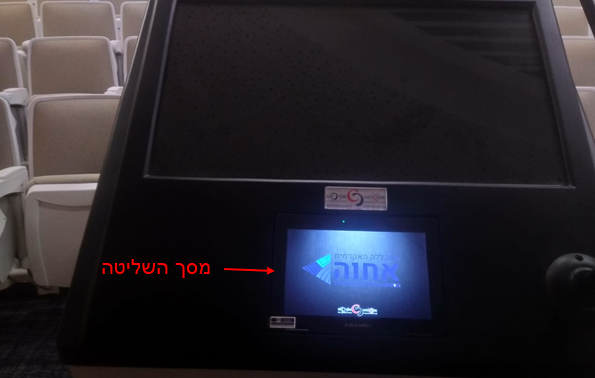

באודיטוריום זה הורכבה מערכת מולטימדיה, אשר השליטה בה מתבצעת באמצעות מסך מגע המורכב על עמדת המרצה, מתחת למסך המחשב.

בכדי להפעיל את המערכת, יש להקיש על מסך השליטה, ותצוגתו תשתנה למסך הבא:

1. הדלקת / כיבוי המקרן:

• בכדי להדליק את המקרן יש לבחור את ההתקן שרוצים להקרין.
• בכדי לכבות את המקרן יש ללחוץ על כיבוי (הכפתור התחתון מצד ימין).

2. שימוש בהתקנים:

בכדי להשתמש בהתקן מסוים, יש ללחוץ על כפתור ההתקן בפאנל ההפעלה:

• PC – הקרנת המחשב שבעמדת המרצה.
• HDMI – הקרנת מחשב נייד בחיבור HDMI.
• Wireless – הקרנה באמצעות MIRACAST.
  • להסבר נוסף לחיבור בMIRACAST יש לפנות להנחיות למשתמש: https://mm.achva.ac.il/info/2766
• Blank – מחשיך את המקרן (לחיצה על כפתור זה אינה מכבה את המקרן, אך מקרינה מסך שחור).

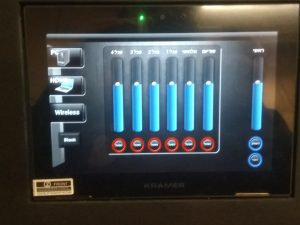

3. שליטה בעוצמת השמע:

השליטה בעוצמת השמע כולה מתבצעת באמצעות מסך המגע –

הסבר על העמודות השונות:

• ראשי – מייצג את עוצמת השמע מההתקן המחובר (מחשב, מחשב נייד וכו').
• פודיום – מייצג את עוצמת השמע של המיקרופון המותקן על עמדת המרצה.
• אלחוטי – מייצג את עוצמת השמע של המיקרופון האלחוטי.
  • להסבר נוסף בנושא המיקרופון האלחוטי המותקן באודיטוריום יש לפנות להנחיות למשתמש: https://mm.achva.ac.il/info/2768/
• פאנל 1-4 – אינם רלוונטיים. לשימוש טכנאי אור-קולי בלבד.

הסבר על תפעול השמע:

• הפס הכחול בכל עמודה מייצג את העוצמה – ככל שהוא יותר גבוה, העוצמה גבוהה יותר. בכדי לשנות את העוצמה יש לגרור את הנקודה שבקצה הפס.
• כפתורי הפעל/השתק מתחת לעמודות – מאפשרים או מבטלים שמע מרכיב מסויים:
  • כאשר מופיע "הפעל" עם עיגול אדום, הרכיב מושתק. לחיצה על הכפתור תדליק אותו.
  • כאשר מפיע "השתק" עם עיגול כחול, הרכיב פעיל. לחיצה על הכפתור תשתיק אותו
  • לדוגמא, אם עמודת "פודיום" תהיה עם כפתור "הפעל", לא ישמעו את המיקרופון בעמדה. לחיצה על הכפתור תפעיל אותו.

כיבוי המערכת:

נא לזכור לכבות את המערכת בסיום.

בכדי לכבות את המערכת, יש ללחוץ על כפתור "כיבוי" בצידו הימני התחתון של מסך המגע
